Bộ chỉ mục cam mặt bích rỗng

Là nhà sản xuất-bộ giảm tốc chính xác hàng đầu trong ngành, Hansheng Automation chủ yếu phục vụ các xưởng đúc thiết bị, người dùng cuối và đại lý, cung cấp cho họ bộ chia Cam, bộ giảm tốc quay rỗng, hộp số hành tinh, bộ giảm tốc điều hòa và các sản phẩm hộp giảm tốc khác. Đồng thời, trong quá trình phát triển, chúng tôi nhận thấy nhiều khách hàng không chỉ có nhu cầu về hộp giảm tốc mà họ còn có một số nhu cầu mua sắm linh kiện gia công và lắp ráp thiết bị. Vì vậy, chúng tôi bắt đầu cung cấp cho khách hàng dịch vụ này từ rất sớm.

Hiện tại, các dịch vụ chính chúng tôi cung cấp cho khách hàng là gia công bánh răng chính xác, gia công cnc, dịch vụ gia công đúc, bốn dịch vụ linh kiện tự động hóa công nghiệp. Xin lưu ý rằng chúng tôi không chỉ cung cấp các dịch vụ đơn giản mà còn hỗ trợ tùy chỉnh, bởi vì khách hàng mà chúng tôi đáp ứng có nhiều nhu cầu khác nhau, điều này cũng cho phép chúng tôi tích lũy nhiều kinh nghiệm.

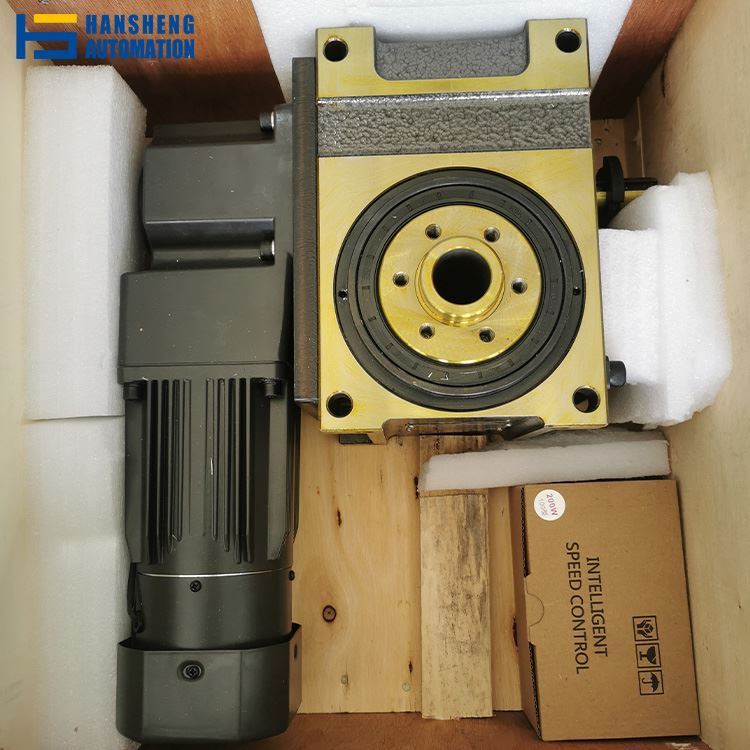

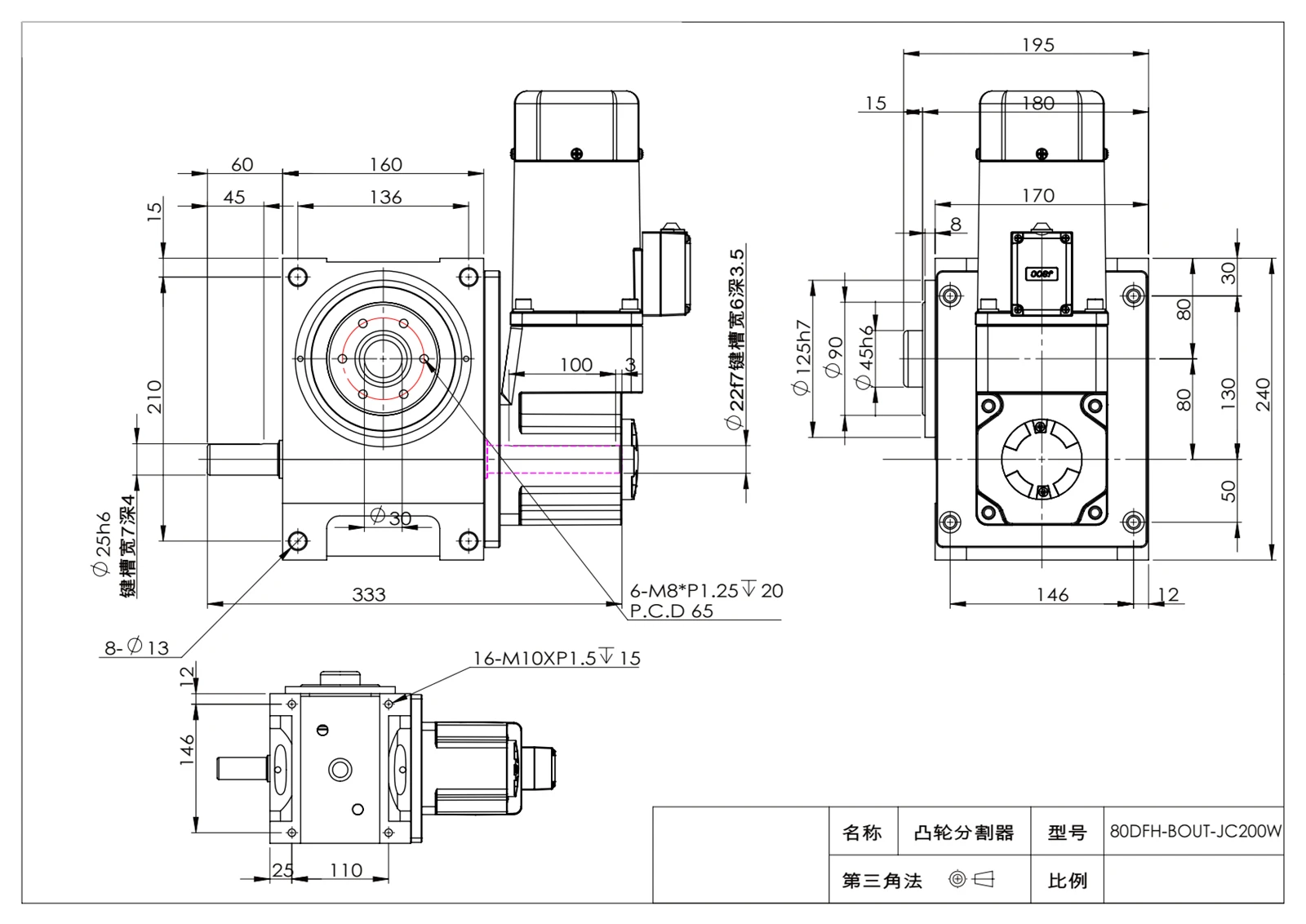

Là "trung tâm thần kinh" của thiết bị tự động hóa, bộ chỉ mục cam mặt bích rỗng 80DFH đã trở thành thành phần quan trọng trong sản xuất pin lithium, lắp ráp chính xác, đóng gói thông minh và các tình huống khác nhờ khả năng lập chỉ mục gián đoạn có độ chính xác cao-và thiết kế rỗng cải tiến. Giá trị cốt lõi của nó nằm ở chỗ: đơn giản hóa việc đi dây thiết bị thông qua cấu trúc rỗng tích hợp, đồng thời giải quyết ba điểm yếu chính là "định vị không chính xác, không gian đông đúc và khó tích hợp" trong dây chuyền sản xuất tự động với độ chính xác lập chỉ mục ±30 giây và khả năng chịu tải-siêu tải, giúp nâng cao hiệu suất của dây chuyền sản xuất lên hơn 30%.

1. Thiết kế rỗng

Luồn ren bên trong dễ dàng: Mặt bích và trục đầu ra sử dụng cấu trúc rỗng kiểu xuyên suốt, có thể dễ dàng chèn cáp, ống dẫn khí, ống thủy lực và các vật thể khác, đồng thời tránh vướng vào đường ống bên ngoài. Nó đặc biệt thích hợp cho các thiết bị yêu cầu hệ thống dây điện dày đặc, chẳng hạn như cánh tay robot và bàn làm việc quay.

2. Lập chỉ mục có độ chính xác cao-

Độ chính xác lập chỉ mục ±30 giây: tương đương với lỗi định vị trên mỗi vòng quay<0.01°. In scenarios such as lithium battery pole piece stacking and electronic component welding, it ensures that the workpiece docking deviation is ≤0.1mm, directly reducing the product defect rate.

3. Khả năng chịu tải-cao

Trục đầu ra: hướng tâm 330Kgf + trục 420Kgf: có thể mang phôi ổn định dưới 50kg để quay liên tục (chẳng hạn như bàn xoay mô-đun pin lithium), phù hợp với các máy trạm tự động cỡ nhỏ và vừa.

Trục đầu vào: hướng tâm 350Kgf + lực uốn 260Kgf: chịu được ứng suất tổng hợp của động cơ và cơ cấu truyền động, không rung ở tốc độ cao (Nhỏ hơn hoặc bằng 300 vòng/phút) và kéo dài tuổi thọ chung của thiết bị.

Cơ cấu sản phẩm

1. Kết cấu mặt bích rỗng

Thiết kế rỗng cho phép cáp, ống dẫn khí, ống thủy lực, v.v., do đó cho phép tích hợp nhiều bộ phận cơ và điện. Các thiết bị như cánh tay robot hoặc bàn làm việc quay cần nối dây bên trong sẽ thấy thiết kế này đặc biệt phù hợp.

Giao diện để lắp phôi hoặc lắp đặt thiết bị khác là tấm mặt bích. Mạnh mẽ và ổn định, kết cấu mặt bích phù hợp để căn chỉnh chính xác. Thông thường, mặt bích được chế tạo với mục đích lắp ráp đơn giản bằng cách sử dụng các lỗ vít.

2. Cơ cấu cam

Thông thường ở dạng đĩa hoặc thùng, cam là bộ phận cơ bản của thước kẹp có bề mặt được gia công chính xác thành một đường cong được chỉ định. Bằng cách gắn các ổ lăn, những đường cong này giúp điều chỉnh chính xác chuyển động không liên tục của trục đầu ra trong quá trình quay.

Các con lăn trên trục đầu ra tiếp xúc với cam và lướt trên bề mặt cam, do đó tạo ra chuyển động quay hoặc dao động không liên tục. Thường được làm bằng vật liệu có độ bền cao, con lăn giúp giảm ma sát và mài mòn.

3. Bánh xe đầu vào

Một động cơ hoặc nguồn điện khác điều khiển trục đầu vào làm quay cam. Việc quay liên tục của trục đầu vào cho phép bề mặt cong của cam điều khiển chuyển động của các con lăn, do đó tạo ra chuyển động quay không liên tục hoặc dừng lại của trục đầu ra.

4. Trục kết quả

Được liên kết trực tiếp với các thiết bị bên ngoài hoặc phôi gia công, trục đầu ra là bộ phận cuối cùng truyền chuyển động. Thiết kế rỗng dẫn đến phần lõi trống của trục đầu ra và chuyển động phân độ được thực hiện bởi thành phần đường kính ngoài. Thiết kế chỉ ra rằng trục đầu ra có thể di chuyển tuyến tính hoặc quay.

5. Vòng bi và cơ cấu đỡ

Mỗi bộ phận quay của bộ chia cam đều có-vòng bi có độ chính xác cao hoặc các loại vòng bi khác để giảm thiểu ma sát và mài mòn, đồng thời cung cấp khả năng điều khiển chuyển động chính xác, nhờ đó đảm bảo hoạt động trơn tru.

Thông thường, cấu trúc kim loại có độ bền-cao tạo thành hệ thống hỗ trợ nhằm đảm bảo toàn bộ thiết bị hoạt động ổn định trong các tình huống tải nhanh và nặng.

Sáu: hệ thống bôi trơn

Thông thường giữa cam và con lăn có hệ thống bôi trơn dùng để giảm ma sát và mài mòn. Bằng cách sử dụng các kênh nhất định, dầu hoặc mỡ bôi trơn tiếp cận bề mặt ma sát, do đó làm tăng tuổi thọ của bộ chia và đảm bảo độ chính xác tối đa của chuyển động.

7. Nhà ở

Được bao bọc trong một lớp vỏ chắc chắn, toàn bộ tổ chức bảo vệ các bộ phận chính xác bên trong khỏi các tác động từ môi trường bên ngoài và giảm tiếng ồn và độ rung.

8. phương pháp định vị

Cơ chế định vị đảm bảo độ chính xác ở mọi điểm lập chỉ mục cho trục đầu ra. Thường kết hợp dạng hình học của cam với các hạn chế cơ học của con lăn, hệ thống định vị đảm bảo sự ổn định của trục đầu ra trong điều kiện không chuyển động.


Nguyên tắc làm việc

Bộ chỉ số cam mặt bích rỗng được dẫn động để quay qua trục đầu vào bằng động cơ theo nguyên lý vận hành. Độ cong bề mặt của cam điều chỉnh vị trí và chuyển động của các con lăn, do đó hướng dẫn trục đầu ra quay định kỳ ở một góc xác định trước và tạo ra các hiệu ứng lập chỉ mục và dừng chính xác.

1. Ngành pin lithium

Máy xếp pin, dây chuyền lắp ráp mô-đun, máy rạch mảnh cực.

2. Máy móc đóng gói

-Máy dán nhãn tốc độ cao, máy tạo hình thùng carton, dây chuyền sản xuất chiết rót.

3. Thiết bị điện tử, y tế

Máy kiểm tra bảng mạch PCB, máy lắp ráp ống tiêm, thiết bị hàn ống truyền.
